UM100
UM100_6737 是一款4G LTE 主要针对移动、联通、电信版本的全网通模块，SMT 封装。其性能稳定，外形紧凑，性价比高，功能强大，拥有良好的可扩展性和设计灵活性，能适用于各种产品设计需求。产品主要定位在行业应用4G LTE 智能核心板。

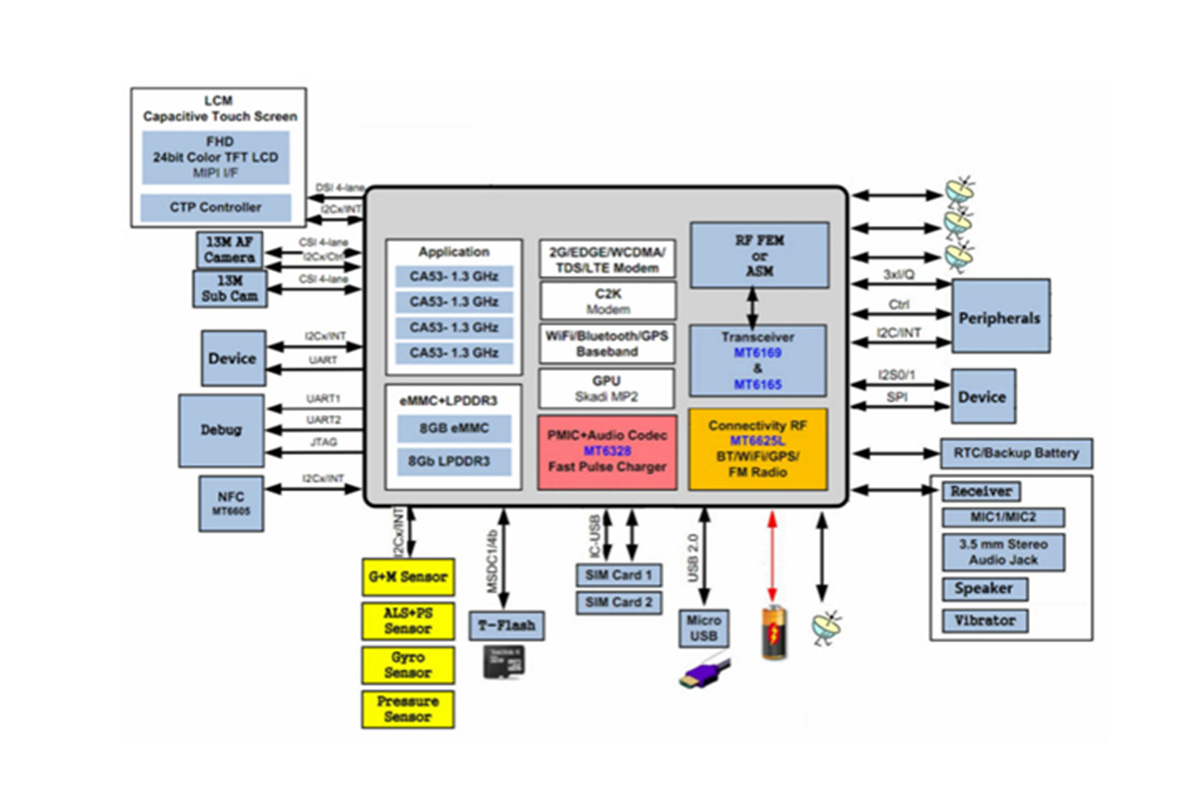

UM100_6737模块内置32 位4 核A53 架构CPU，8Gb+8GB 内存，采用安卓6.0操作系统，提供2G/3G/4G 五模13频全网通接入，支持WiFi/BT/GNSS(GPS/Beidou)/FM。提供丰富数据接口，包含Camera，USB，LCM，UART，I2C，SPI，I2S，GPIOs等。可外接多种模块，包括NFC，一维二维扫描，指纹刷卡，安全身份识别，以太网，高频超高频模块等等。
UM100_6737模块拥有行业领先的超高集成度，尺寸仅为40mm*50mm*2.8mm，适合应用于工业设备控制、电力数据采集、医疗设备、汽车智能电子设备、通讯服务器、智能家居、广告展示、智能监控、物联网、电子支付等高稳定性要求的行业，尤其适合应用于需要进行人机交互界面的应用，都能提供低成本的系统解决方案。
应用领域
智能手持终端
智能车载
智能家居
医疗电子等
基于模块进行二次开发
主要规格参数
| 操作系统 | Android 6.0(32bit) |
| 芯片平台 | MT6737 32bit, Cortex-A53，4核1.3GHz |
| 运行储存 | 8GB eMMC+1G LPDDR3 (可选4GB+1GB，16GB+2GB, 32GB+3GB) |
无线连接 | WIFI:支持802.11a/b/g/h |
| FM:FM 接收器 | |
| Bluetooth:BT 4.0 | |
| GPS:GPS/Beidou/Galileo/Glonass A-GPS | |
支持频段 | 2G GSM:B2,B3,B5,B8 |
| 3G WCDMA:B1,B2,B5,B8 | |
| 4G FDD-LTE : B1,B3,B4,B5,B7,B8，B20 | |
| 4G:TDD-LTE:B38,B39,B40,B41 | |
显示 | 显示屏：HD(720*1280)/FHD 1080P(1080*1920) LCM尺寸不受限制） |
| 触摸屏：电容触摸屏 | |
| 摄像头 | 像素：前置8MP 后摄像头：13MP |
扩展接口 | 1 路SPI |
| 1 路SDIO2.0 | |
| 2 路SIM 卡 | |
| 4 路UART | |
| 4 路硬件I2C | |
| 音频：2 路MIC 输入/2 路输出 | |
| USB 2.0 HS peripheral(OTG) | |
| 8*8 按键矩阵 | |
| 多个外部中断 | |
| 供应电压范围 | 3.6V-4.3V |
| 物理接口 | 168 PIN 邮票孔 |
| 物理接口 | 168 PIN 邮票孔 |
| 尺寸规格 | 40mm*50mm*2.8mm |
